Trong việc xử lý vật liệu số lượng lớn, băng tải tự thu hút sự chú ý. Nó có thể nhìn thấy được, đắt tiền và rõ ràng là rất quan trọng đối với hoạt động. Tuy nhiên, các bộ phận hỗ trợ dây đai—các cụm con lăn mang băng tải chịu tải hàng nghìn tấn vật liệu ngày này qua ngày khác—xác định tuổi thọ của dây đai trực tiếp hơn bất kỳ yếu tố nào khác. Một con lăn mang băng tải bị lệch hoặc bị kẹt sẽ tạo ra điểm mòn làm mài mòn vỏ đai, sinh nhiệt, tăng mức tiêu thụ điện năng và cuối cùng gây ra việc thay thế đai sớm tốn hàng chục nghìn đô la.

Con lăn vận chuyển băng tảicác nhà sản xuất đã ứng phó bằng các thiết kế chuyên dụng nhằm giải quyết các thách thức vận hành cụ thể: tích tụ vật liệu, theo dõi dây đai, chống va đập và ăn mòn môi trường. Trong số các biến thể chuyên dụng này, bộ làm biếng dạng xoắn ốc, bộ làm việc dạng lược song song, bộ làm việc kiểu chữ V ngược và bộ làm việc băng tải gốm đều phục vụ các ứng dụng riêng biệt. Các loại con lăn mang băng tải này có chung các yếu tố sản xuất—ống hàn tần số cao, vòng đệm nylon mật độ cao, vòng bi và thép tròn—nhưng khác nhau về cấu hình bề mặt và tối ưu hóa chức năng.

Tại sao việc lựa chọn con lăn băng tải lại quan trọng

Một hệ thống băng tải chỉ đáng tin cậy khi nó chở được con lăn. Con lăn mang băng tải hỗ trợ dây đai và tải trọng vật liệu trong khi vẫn duy trì sự căn chỉnh dây đai thích hợp. Khi một con lăn bị hỏng, hậu quả sẽ xảy ra như sau:

• Hư hỏng dây đai: Con lăn mang băng tải bị kẹt trở thành bề mặt bị mài mòn cố định, khắc một rãnh vào vỏ băng tải chuyển động
• Tăng lực cản: Con lăn không quay hoặc có lực cản cao làm tăng mức tiêu thụ điện năng của động cơ truyền động
• Đổ vật liệu: Các con lăn không thẳng hàng có thể dẫn đến sai lệch dây đai, đổ vật liệu ra khỏi hệ thống
• Ứng suất kết cấu: Lực cản con lăn không đồng đều tạo ra sự thay đổi độ căng của đai gây ứng suất cho các mối nối và truyền động

Các thiết kế con lăn mang băng tải chuyên dụng được mô tả dưới đây giải quyết từng chế độ hư hỏng cụ thể thường gặp trong các ngành và ứng dụng cụ thể.

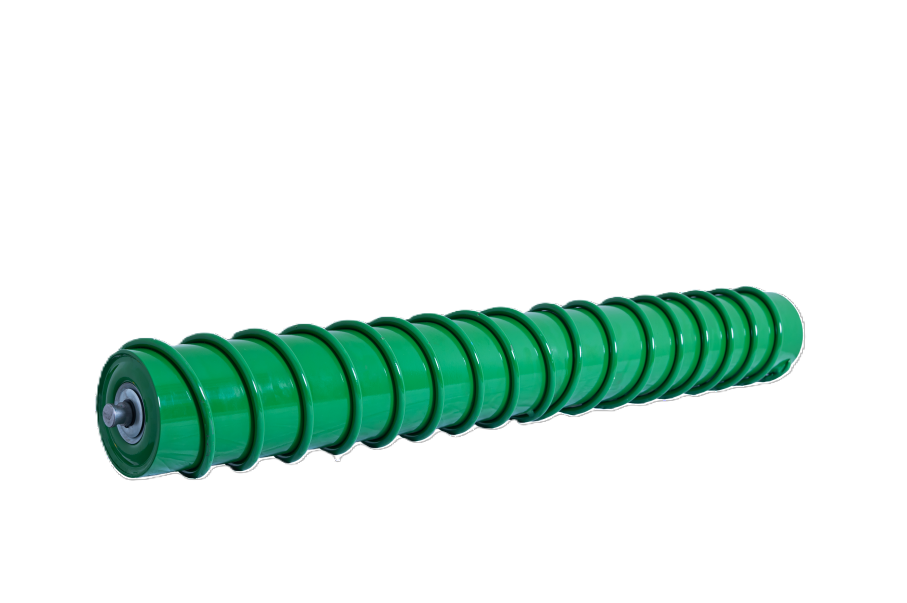

Máy làm biếng xoắn ốc: Tự làm sạch vật liệu dính

Con lăn xoắn ốc là một biến thể con lăn mang băng tải được thiết kế cho các ứng dụng mà vật liệu mang theo bám vào bề mặt băng tải. Được làm từ các ống hàn tần số cao, vòng đệm nylon mật độ cao, lò xo xoắn ốc, vòng bi và thép tròn, bộ làm việc xoắn ốc có cấu hình bề mặt xoắn ốc.

Nguyên tắc hoạt động

Khi dây đai đi qua con lăn xoắn ốc, mô hình xoắn ốc sẽ tạo ra các điểm tiếp xúc khác nhau làm phá vỡ sức căng bề mặt giữa dây đai và vật liệu bám dính. Các cặn dính—đất sét, cát ướt, quặng nghiền có hơi ẩm— thoát ra khỏi bề mặt đai thay vì tích tụ trên con lăn vận chuyển băng tải.

Ứng dụng chính

• Chế biến tổng hợp và cát
• Xử lý đất sét và khoáng sản
• Nhà máy luyện than
• Bất kỳ dây đai nào vận chuyển vật liệu dính hoặc có độ ẩm cao

Thiết kế xoắn ốc làm giảm nhu cầu sử dụng dụng cụ cạo và làm sạch dây đai riêng biệt, vốn cần được bảo trì và điều chỉnh. Đối với những người vận hành đang tìm kiếm một con lăn mang băng tải có khả năng tự làm sạch thụ động, con lăn xoắn ốc cung cấp giải pháp không cần bảo trì.

Parallel Comb Idler: Làm sạch đai quay trở lại với cấu trúc tự làm sạch

Bộ làm biếng lược song song là một loạicon lăn vận chuyển băng tảiđược cấu hình đặc biệt cho các ứng dụng đai hồi lưu. Nó được làm bằng ống hàn tần số cao, gioăng nylon mật độ cao, vòng cao su hình lược, miếng đệm, vòng bi và thép tròn.

Chức năng đai trở lại

Ở phía quay trở lại của hệ thống băng tải—phần băng tải di chuyển trống bên dưới đường vận chuyển—vật liệu mang theo có thể tích tụ, rơi dọc theo đường quay trở lại và gây ra các vấn đề về vệ sinh. Con lăn lược song song là một con lăn mang băng tải được thiết kế để cố định dây đai hồi lưu đồng thời mang lại hoạt động làm sạch tích cực.

Đặc tính tự làm sạch

Các vòng cao su hình lược tạo ra tác động làm sạch cơ học trên bề mặt đai. Khi đai quay đi qua con lăn mang băng tải này, vật liệu bám dính sẽ bị bong ra và rơi ra ngoài thay vì di chuyển cùng đai tới puli đuôi. Các thuộc tính hiệu suất chính bao gồm:

• Độ ồn thấp: Thiết kế lược giúp giảm tiếng ồn tiếp xúc so với con lăn bề mặt rắn
• Thành ống dày: Độ bền kết cấu được nâng cao cho dịch vụ hoàn trả
• Xoay linh hoạt: Lực cản lăn thấp giúp giảm thiểu tổn thất điện năng
• Điện trở thấp: Giảm lực cản vòng bi so với các bộ điều khiển quay trở lại thông thường

Đối với các cơ sở đang gặp khó khăn với việc vận chuyển vật liệu dọc theo đường hồi lưu của băng tải, bộ làm việc lược song song cung cấp giải pháp làm sạch thụ động không cần nguồn điện bên ngoài hoặc hệ thống điều khiển.

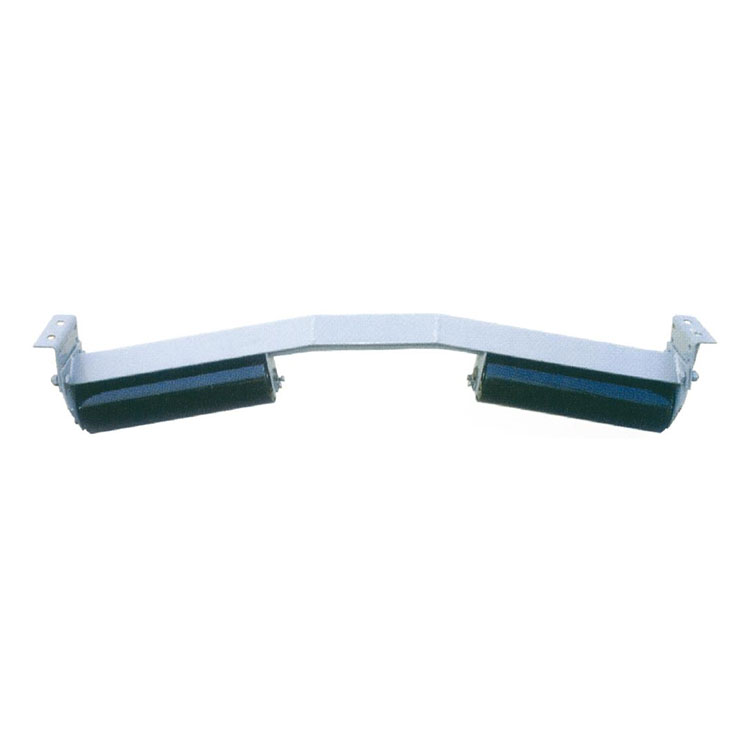

Bộ làm biếng loại V đảo ngược: Theo dõi và ngăn chặn vành đai

Con lăn loại V ngược là con lăn mang băng tải được sử dụng chủ yếu để cố định sự thay đổi góc của đai hồi lưu trong hệ thống băng tải. Chức năng chính của nó là triệt tiêu dây đai—ngăn dây đai bay lên trên và làm trầy xước các bộ phận kết cấu.

Chức năng ức chế vành đai

Trên các băng tải dài, đặc biệt là những băng tải có phần nghiêng hoặc tốc độ băng tải cao, băng tải hồi lưu có thể nhấc các cuộn chạy không tải do động lực căng đai hoặc bị cuốn theo không khí. Dây đai bay lên trên tiếp xúc với kết cấu thép—dầm ngang, dầm dọc, lối đi—gây ra hiện tượng mài mòn lớp vỏ và có khả năng gây hư hỏng mép dây đai.

Cấu hình chữ V ngược của con lăn mang băng tải này tạo ra một biên dạng giữ đai và giữ nó xuống, duy trì sự tiếp xúc nhất quán trong khi cho phép xoay tự do. Không giống như các bộ dẫn hướng quay trở lại bằng phẳng cho phép chuyển động của đai theo chiều dọc, hình chữ V ngược hạn chế về mặt vật lý vị trí của đai.

Niêm phong và bảo vệ môi trường

Cả hai đầu của con lăn vận chuyển băng tải này đều kết hợp các cấu trúc phốt kiểu mê cung kết hợp với vòng bi kín hai mặt. Hệ thống rào cản kép này cung cấp:

• Chống bụi: Vòng đệm mê cung ngăn chặn sự xâm nhập của hạt mịn
• Khả năng chống nước: Miếng đệm hai mặt loại trừ độ ẩm trong môi trường ẩm ướt
• Kéo dài tuổi thọ vòng bi: Loại bỏ tạp chất tương quan trực tiếp với tuổi thọ của vòng bi

Đối với các sản phẩm con lăn mang băng tải hoạt động trong môi trường bụi bặm hoặc ẩm ướt—mỏ, mỏ đá, băng tải dự trữ ngoài trời—chất lượng bịt kín thường là sự khác biệt giữa tuổi thọ sử dụng từ ba tháng đến ba năm.

Máy làm băng tải bằng gốm: Chống mài mòn và ăn mòn

Con lăn băng tải bằng gốm là một con lăn mang băng tải được chế tạo bằng bề mặt oxit nhôm (nhôm) thay vì thép hoặc cao su. Lựa chọn vật liệu này mang lại những lợi thế cụ thể cho các ứng dụng tích cực.

Thuộc tính vật liệu

Gốm oxit nhôm (Al₂O₃) cung cấp:

• Độ cứng cao: Vượt 80 trên thang Rockwell HRA, cứng hơn thép đáng kể
• Kháng axit: Không bị ảnh hưởng bởi dung dịch axit ăn mòn con lăn thép
• Kháng kiềm: Ổn định về mặt hóa học trong môi trường cơ bản
• Khả năng chống mài mòn: Sống sót khi tiếp xúc với các vật liệu cứng, sắc nhọn có thể khoét thép hoặc cao su

Ứng dụng phù hợp

Con lăn mang băng tải gốm được sử dụng rộng rãi trong khai thác mỏ, cát sỏi, luyện kim thép, công nghiệp hóa chất và các ngành công nghiệp khác trong đó:

• Vật liệu có độ cứng cao (quặng sắt, taconite, đá granit) làm mòn thép nhanh chóng
• Môi trường ăn mòn (nhà máy phân bón, xử lý hóa chất) tấn công bề mặt thép
• Tốc độ băng tải cao làm tăng tốc độ mài mòn trên bề mặt con lăn mang băng tải thông thường

sự đánh đổi

Con lăn bằng gốm thường có giá cao hơn con lăn bằng thép và nặng hơn, đòi hỏi phải xem xét khả năng truyền động dây đai và hỗ trợ kết cấu. Tuy nhiên, đối với các hoạt động phải thay con lăn vài tháng một lần do mài mòn, tuổi thọ kéo dài của gốm thường phù hợp với mức phí bảo hiểm. Con lăn mang băng tải bằng gốm mang lại khoảng thời gian dài hơn giữa các lần thay thế, giảm chi phí nhân công và thời gian ngừng hoạt động để bảo trì.

Các chỉ số chất lượng sản xuất chung

Trên tất cả các loại con lăn băng tải—xoắn ốc, lược, chữ V ngược, gốm—các đặc tính sản xuất nhất định cho thấy chất lượng bất kể cấu hình.

Ống hàn tần số cao

Thân ống của con lăn vận chuyển băng tải phải thẳng, tròn và có độ dày thành ống đồng nhất. Hàn tần số cao tạo ra một đường may có độ chớp bên trong tối thiểu và tính luyện kim ổn định. Ống kém chất lượng gây ra hiện tượng lệch tâm con lăn, tạo ra độ rung và rung dây đai.

Con dấu nylon mật độ cao

Con dấu loại trừ ô nhiễm. Phớt mật độ thấp hấp thụ độ ẩm, phồng lên và mất hiệu quả. Nylon mật độ cao duy trì sự ổn định về kích thước, giữ chất bôi trơn bên trong và loại bỏ chất gây ô nhiễm. Con lăn mang băng tải thường là bộ phận quyết định tuổi thọ sử dụng.

Vòng bi

Vòng bi kín hai mặt (còn gọi là vòng bi kín suốt đời) được bôi trơn trước và không cần bảo trì. Việc lựa chọn ổ lăn băng tải phải phù hợp với yêu cầu về tải trọng và tốc độ; Vòng bi có kích thước nhỏ sẽ bị hỏng sớm, trong khi vòng bi có kích thước quá lớn sẽ làm tăng chi phí một cách không cần thiết.

Thép tròn

Các đầu trục và bề mặt lắp ổ trục yêu cầu độ tròn và độ bóng bề mặt tốt. Trục không chính xác tạo ra độ lệch, tải các ổ trục không đều và gây ra hỏng hóc sớm của cụm con lăn băng tải.
